MLS-30-4500C-1000 MTL 微型编码器 半导体微小旋转机构位置反馈方案
阅读： 发布时间：2026-10-19
微型精密旋转机构、小型 DD 直驱电机、微小转台、光学调节镜架对编码器的体积、分辨率、重复定位精度提出高要求。日本 MTL（Microtech Laboratory）专注小型编码器、微型 DD 电机、拉线式线性编码器研发，主打微型化、高分辨率、薄结构，广泛用于半导体、光学仪器、医疗精密设备。MLS-30-4500C-1000是 MTL 经典微型旋转编码器。
MLS-30-4500C-1000 属于薄增量式旋转编码器，外径仅 30mm，厚度紧凑，分辨率 4500 线，配套 1000 倍细分电路，可输出高精度 A/B/Z 相信号。支持差分输出，抗干扰能力强，适合设备狭小安装空间。内部采用高精度光栅盘，光栅稳定性好，温漂小，在小型转台、微型 DD 马达中作为位置反馈元件。MTL 同系列还有 MES 系列、MAH 系列多圈*值编码器，满足不同定位需求。

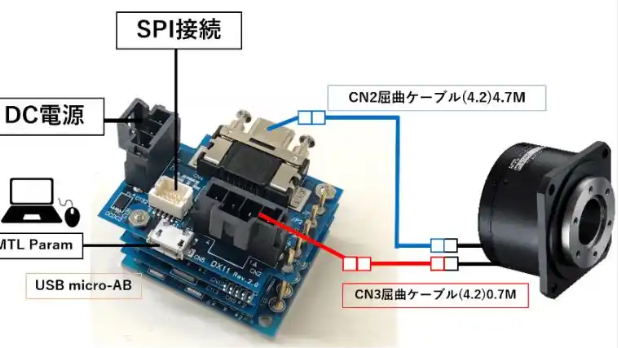

MTL 编码器优势是微型化，普通编码器很难塞入的狭小模组空间，MLS 系列可以直接嵌入。搭配 MTL 的 μDD 微型直驱电机，组成一体化微小旋转执行单元，无需额外减速机构，无背隙，定位精度高。
典型应用场景：半导体微小旋转载台、光学镜架角度调节、医疗精密执行器、小型 AOI 检测转台、微型机械手关节、精密阀门角度反馈。
选型注意事项
1. MLS-30-4500C-1000 是增量型编码器，断电丢失位置，需要原点回归；需要断电记忆定位，选用 MTL MAH *值编码器。
2. 安装时控制同轴度，偏心会造成信号抖动、丢脉冲，降低定位稳定性。
3. 半导体洁净环境使用，评估外壳材质、粉尘防护等级，必要选用防尘版本。
4. 差分信号线缆尽量屏蔽，长线传输容易引入干扰，造成位置跳变。
